SJ6000激光干涉仪具有测量精度高、测量范围大、测量速度快、最高测速下分辨率高等优点，结合不同的光学镜组，可实现线性测长、角度、直线度、垂直度、平行度、平面度等几何参量的高精度测量。在SJ6000激光干涉仪动态测量软件配合下，可实现线性位移、角度和直线度的动态测量与性能检测，以及进行位移、速度、加速度、振幅与频率的动态分析，如振动分析、丝杆导轨的动态特性分析、驱动系统的响应特性分析等。
SJ6000激光干涉仪典型应用就是数控机床精度测量，本文讲解如何用激光干涉仪测量五轴机床的垂直度误差。

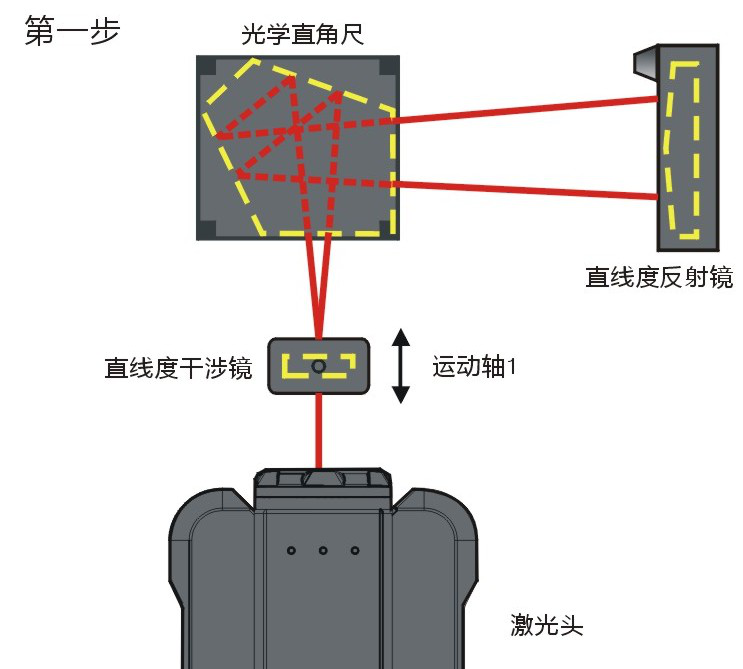

对于三根平移轴而言，其轴间误差即垂直度误差有三个：ξxy、ξxz和ξyz。激光干涉仪测量垂直度误差的根本原理是与直线度测量原理一致。它是通过一个共同的基准来测量两个垂直的轴的直线度从而实现垂直度的测量。这个共同的基准就是直线度反射镜，因此在整个测量过程中，它相对于工作台不可移动，不可调整，如下所示。图中的方块就是光学直角器，它用来保证在测量第一个轴时的激光光束完全垂直于第二个轴测量时的激光光束。
垂直度测量配置主要由SJ6000主机、短直线度镜组（或长直线度镜组）、垂直度镜组（含光学直角尺）、SJ6000静态测量软件等组件构成。
附：SJ6000激光干涉仪垂直度测量精度。
|
|
轴向量程 |
测量范围 |
测量精度 |
分辨力 |
|
短距离 |
(0.1～3.0)m |
±3/M mm/m |
±(2.5+0.25%R+0.8M) μm/m |
0.01μm/m |
|
长距离 |
(1.0～15.0)m |
±3/M mm/m |
±(2.5+2.5%R+0.08M) μm/m |
0.01μm/m |
|
注：R为垂直度结果；M为测量距离，单位：m |
||||
