PCB，又称印刷电路板，是电子元器件电气连接的提供者和载体，随着电子产品快速更新换代，PCB变得更加精细，对质量的要求更高，尺寸需要全检，而且生产规模也越来越大，传统的检测手段已经很难满足测量效率要求，业内迫切需要一种新型高效的测量设备。
各种PCB
测量项目
一.平面尺寸
1）PCB的外形长宽、孔径（圆孔、方孔、异形孔）、孔到孔的距离、孔到边（线）的距离、槽宽、槽长、圆弧、角度等；
2）焊盘的长宽、焊盘到焊盘的距离、焊盘到边（线）的距离、焊盘到孔的距离、焊环大小、焊盘中心线位置等；
3）板上线宽、线长、线距等；
4）金手指的长宽、金手指的间距、金手指到边的距离、金手指到孔的距离、金手指中心线位置等。
二.高度尺寸
1）厚度、平面度、翘曲等；
2）焊盘在板子上的高度、焊盘与焊盘直接的高度差、埋铜高度等；
3）孔的深度等。
传统测量工具及测量难点
一片PCB上有着几十上百个尺寸，传统方法主要采用二次元影像仪测量，测量时需要定位，对操作人员要求高，测量速度慢、效率低，无法满足现代PCB生产中快速批量交付的需求。
龙8仪器测量解决方案
VX9000系列扫描式影像测量机以光学影像测量系统为基础，结合高精度图像分析算法，并融入闪测原理，在测量范围内，任意摆放PCB位置、方向、角度，都可自动定位测量对象、匹配模板、测量评价、报表生成，真正实现快速精准测量，效率是传统二次元影像仪的十数倍。

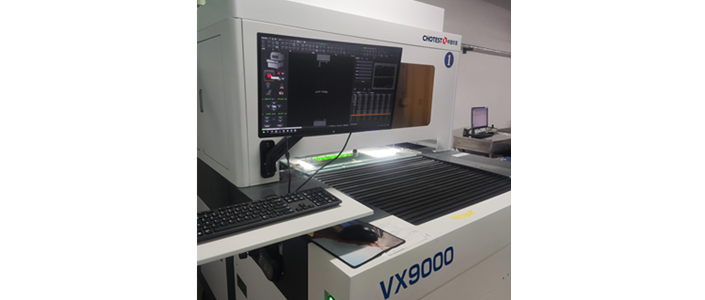

VX9000使用现场
VX9000系列扫描式影像测量机显著优势：
1. 测量行程大
超大测量行程（620x540mm～920x840mm），测量速度200mm/s；

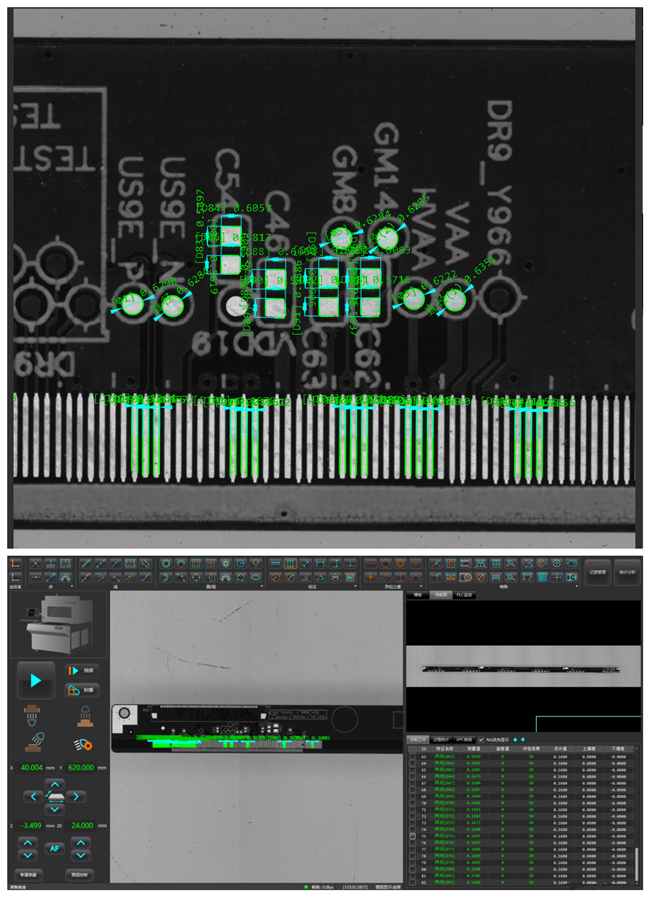

金手指尺寸测量
焊盘尺寸测量
2. 一键闪测，批量更快
在测量视野内，产品任意放置，无需治具或夹具，同规格多个产品，可批量测量；

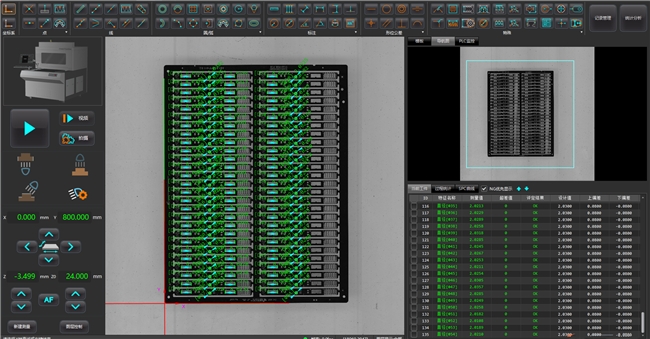

多个PCB外形尺寸批量测量
3. 操作简单，轻松无忧

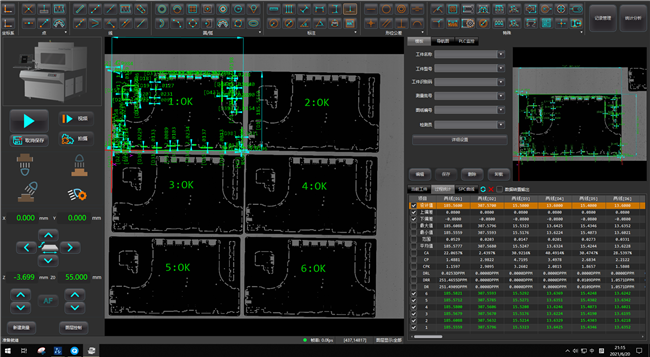

软件操作简单，易上手，支持CAD图纸导入，一键自动匹配测量；
4. 配置丰富，一机多用
1)可选配CCD面阵相机+可变倍率镜头，以提高局部或微小物体的测量精度和速度；
2)可选配激光位移传感器，以实现工件在Z向高度、高度差、平面度的测量。
埋铜块高度测量
