在PCB尺寸测量过程中，您是否有这样的困扰？
1.CNC时只能逐个测量产品；
2.批量测量时需要反复定位；
3.所需测量的特征越多，时间越长。

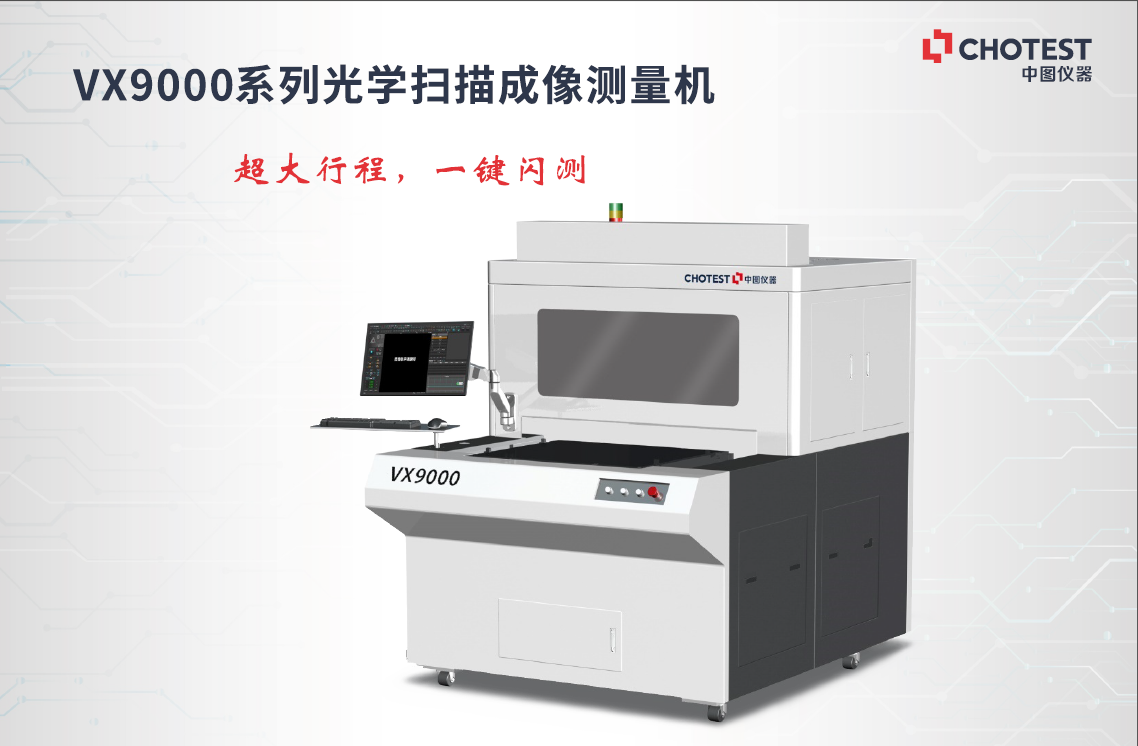

针对以上痛点难点，龙8仪器VX9000光学扫描成像测量机轻松解决。
1.测量前无需建立坐标系，支持任意方向摆放产品；
2.支持CAD、Gerber文件导入直接用作测量模板；
3.测量200个特征和测量10个特征所花时间相差无几！
通过一组对比测试，让我们切身感受VX9000光学扫描成像测量机的效率。
取6片PCB板用VX9000光学扫描成像测量机和全自动影像仪分别测试，单片板尺寸：180mm*150mm，每片板需测100个尺寸数据。
|
测量设备 |
VX9000光学扫描成像测量机 |
全自动影像仪（二次元） |
|
测量效率说明 |
1、无需定位； 3、六片板放在台面上同时进行测量； |
1、六片板需要依次测量，每个数据需要大部分抓取1.3组像素（点、线、弧）； |
|
|
总耗时：扫描时间+数据运算+上下板时间为：72x2（双图层）+10（数据输出）=154秒（2分34秒）。 |
总耗时：（抓点时间+相机移动时间+上下板时间+数据输出时间）×6=（130+50+10+5）×6=1170秒（19.5分钟）。 |
|
|
通过测试速度对比，可以看出一台VX9000光学扫描成像测量机产能相当于 7.5 台全自动影像仪效率，根据实际经验：板内需测尺寸越多，则相比于全自动影像仪，设备提升的效率越高。 |
|
