筛网孔径测量方法,您了解多少?

2023-10-31

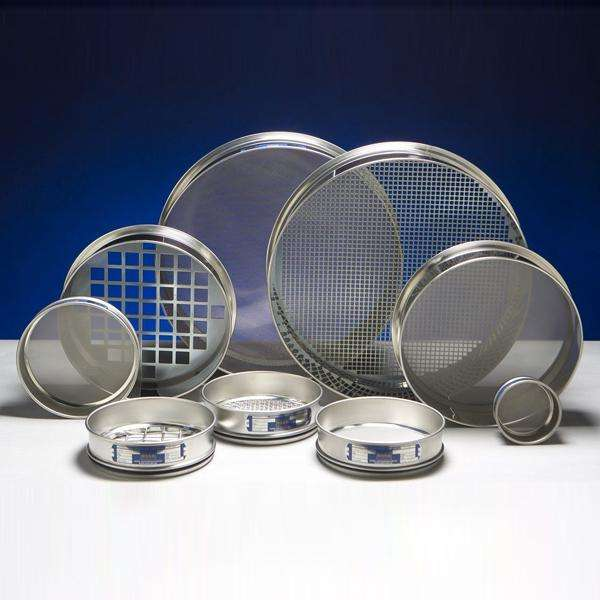

筛网是一种表面有均匀而稳定的透气孔、具有筛选和过滤作用的工业用品,常见的有金属丝编织网和冲孔板筛网,广泛用于新能源汽车、太阳能光伏、冶金、煤炭、橡胶、石油、化工、制药、建材、粮油等行业。

筛网有着严格的网孔尺寸规范,需要符合标准认可,筛网的线径、网孔(尺寸规范)是否符合要求,需要专业的尺寸测量工具来检测。

一、目视测量法
目视测量法是筛网孔径大小测量中最常用的方法之一,简单易行,适用于孔径较大的筛网。其具体操作流程如下:
(1)选取与筛网孔径大小相同的标准物品,如钉子、铜丝等,称为量规;
(2)将量规逐一放入筛网上,直至不能通过为止。记录下最大可通过的量规直径,即为筛网孔径大小。

目视测量法的适用范围较窄,只适用于孔径较大且筛网表面平整的情况,如在人工筛选采矿物品等场合较为常用。

二、卡尺测量法
卡尺测量法是一种经典的测量方法,适用于相对较大孔径的筛网。其具体操作流程如下:
(1)将卡尺放在筛网上,从网孔的两侧同时测量网孔的宽度,将两次测量结果求平均数即为网孔宽度。
(2)进行多次测量,并计算出一定数量的平均值,以提高准确度。
卡尺测量法需要经验丰富的操作人员和科学的测量操作方式,耗时长,效率低,准确度不高。



三、显微镜测量法
显微镜测量法是一种较为细致、精确的筛网孔径大小测量方法,适用于较小孔径的筛网。其具体操作流程如下:
(1)将筛网放在透明底板上,并用显微镜对其进行观察。
(2)用目镜和物镜放大网孔的图像,并用刻度目镜对网孔尺寸进行测量。如果所用显微镜装备有测量软件,则可利用软件进行直接测量。
显微镜测量法需要手动调整操作台和手动调整镜头焦距,人的眼睛根据目镜确定指向后,依照标尺获取数据,检测时间长,检测全过程和流程繁杂,效率较低。

四、影像测量法
影像测量法是一种快速高效的筛网孔径大小测量方法,适用于孔径4mm以下的精密筛网检测,操作十分简单:
1)、确定软件适当倍率,试验筛的开孔尺寸一般较小,测量时需使用软件较大倍率: 龙8仪器筛网检测仪有根据周围环境、产品材质及颜色不同等因素,来实现设备自动打光和自动对焦的功能,极大的削减了因人为因素导致的因光源、产品聚焦的清晰度不同而引起的测量误差;
2)、只需设置所要测量的网孔数量,鼠标确认测量区域,筛网检测仪会自动由测量起始位置沿设定方向扫描设置好的筛孔数量,并对检测到的全部筛孔进行统计分析,打印成校准证书。







影像测量法,仪器自动测量,消除人为操作误差,准确度高、测量速度快,目前逐渐成为各企业和计量检定机构(公司)主流检测手段。

不同的筛网孔径大小测量方法适用于不同的场合和需求。在实际使用中,我们应该根据实际情况选择合适的测量方法,并注意准确度和规范操作。
