    VX9000系列光学扫描成像测量机,满足PCB行业多样化尺寸测量需求

    2023-12-01

    随着新能源汽车、5G、可穿戴电子设备、手机通讯设备等产业快速发展,PCB产业从量价取胜时代步入到以高品质和高技术推动的全新时代。针对市场日益增长的高品质、高效率的检测需求,龙8仪器推出了一款针对PCB外形尺寸全检的神器-VX9000系列光学扫描成像测量机,获得了客户的广泛认可和一致好评。

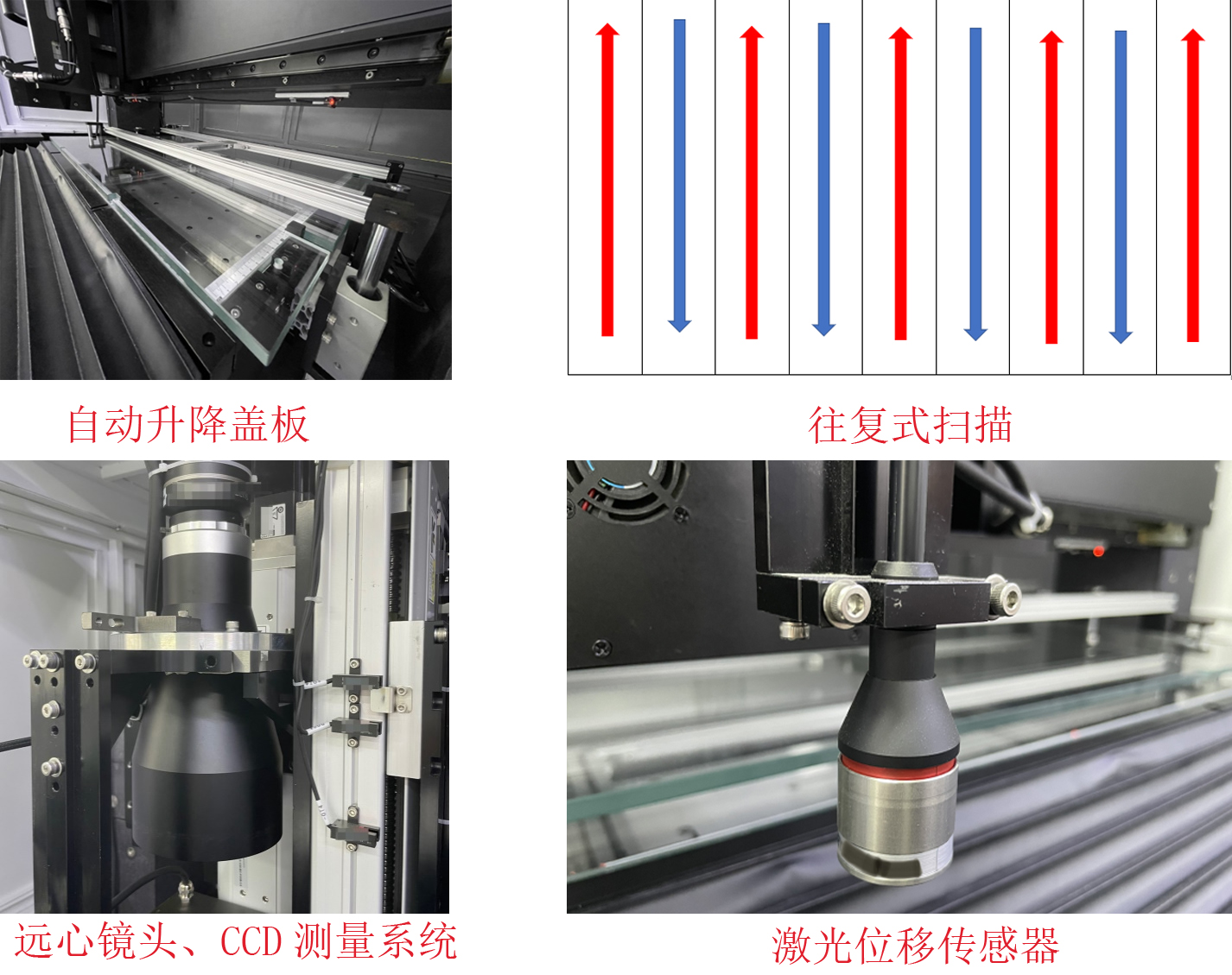

    VX9000系列光学扫描成像测量机以光学成像测量系统为基础,配合高精度运动机构和花岗岩龙门式底座,实现了测量精度、速度、稳定的完美结合;结合高精度图像分析算法,并融入闪测原理,在测量范围内,任意摆放工件位置、方向、角度,仪器都可自动定位测量对象、匹配模板、测量评价、报表生成,真正实现快速精准测量。


    VX9000系列光学扫描成像测量机功能十分强大,可实现各种二维、三维尺寸快速高效测量。

    二维尺寸测量:
    1)PCB的外形长宽、孔径(圆孔、方孔、异形孔)、孔到孔的距离、孔到边(线)的距离、槽宽、槽长、圆弧、角度等。
    2)焊盘的长宽、焊盘到焊盘的距离、焊盘到边(线)的距离、焊盘到孔的距离、焊环大小、焊盘中心线位置等。
    3)板上线宽、线长、线距等。
    4)金手指的长宽、金手指的间距、金手指到边的距离、金手指到孔的距离、金手指中心线位置等。

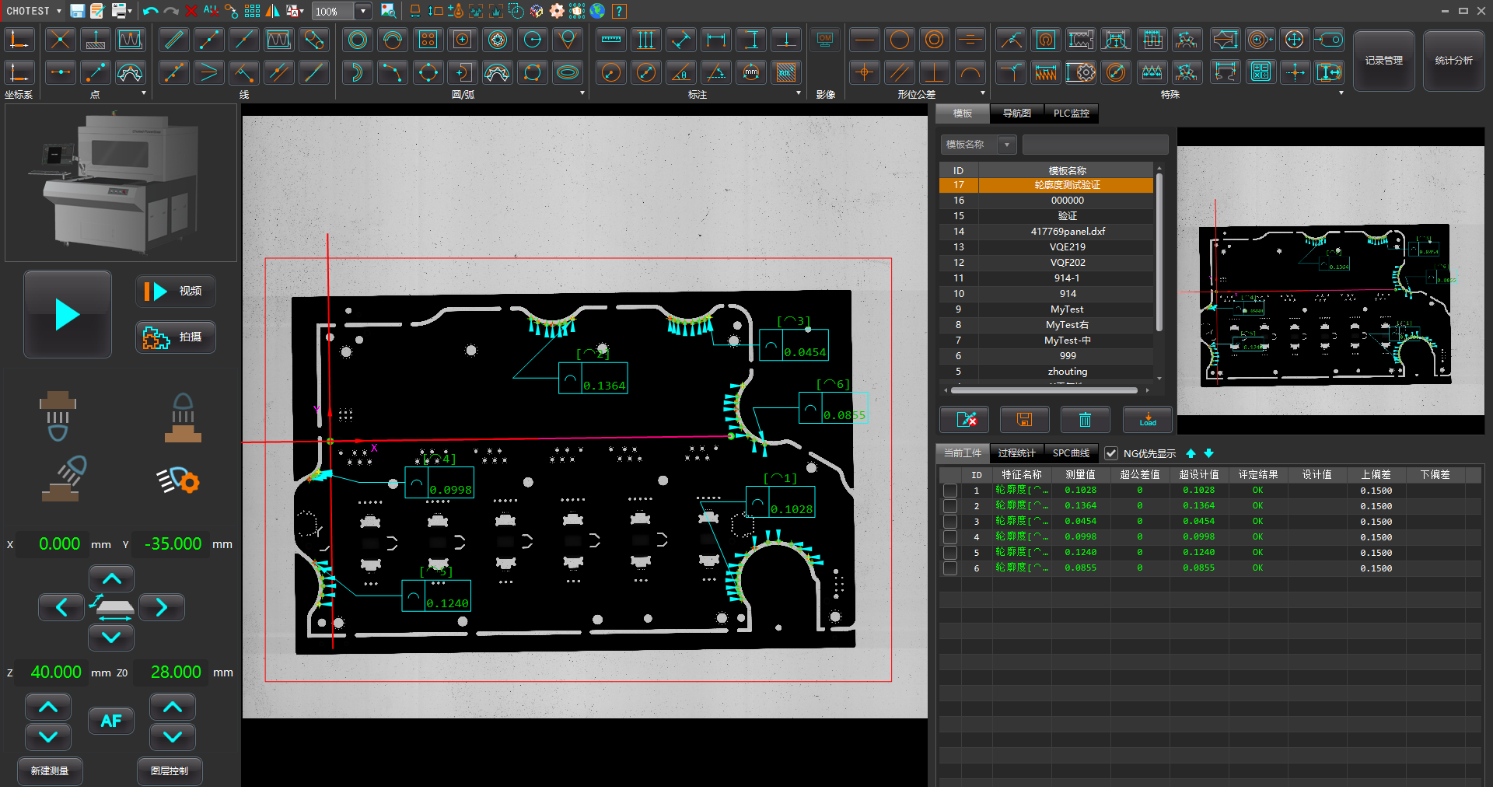

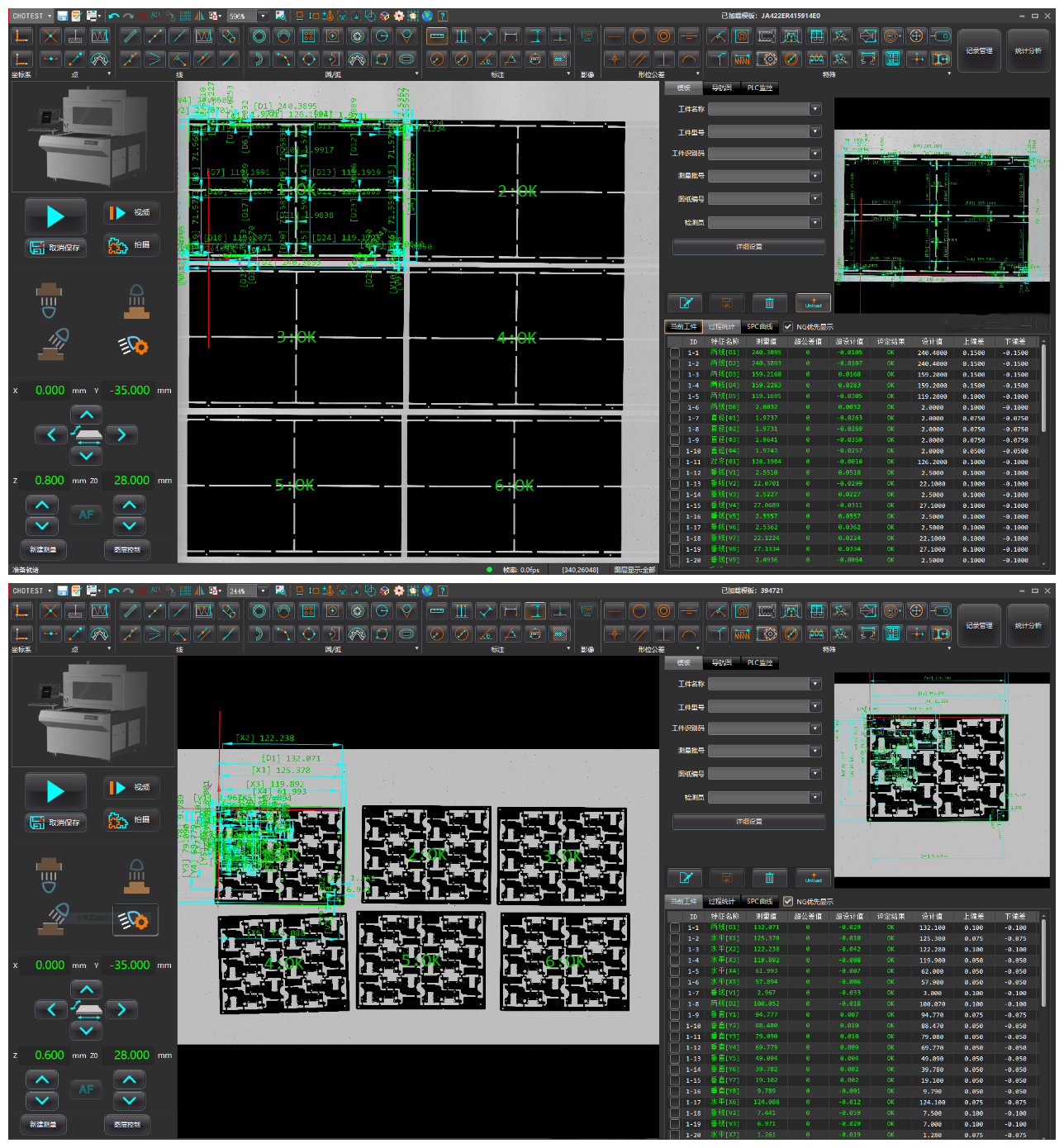

    各类pcb二维尺寸测量

    三维尺寸测量(选配)
    加装激光传感器后,可实现3D测量,包括:
    1)板子厚度、平面度等;
    2)焊盘在板子上的高度、焊盘与焊盘直接的高度差、埋铜高度、孔的深度等;
    3)轮廓度等。

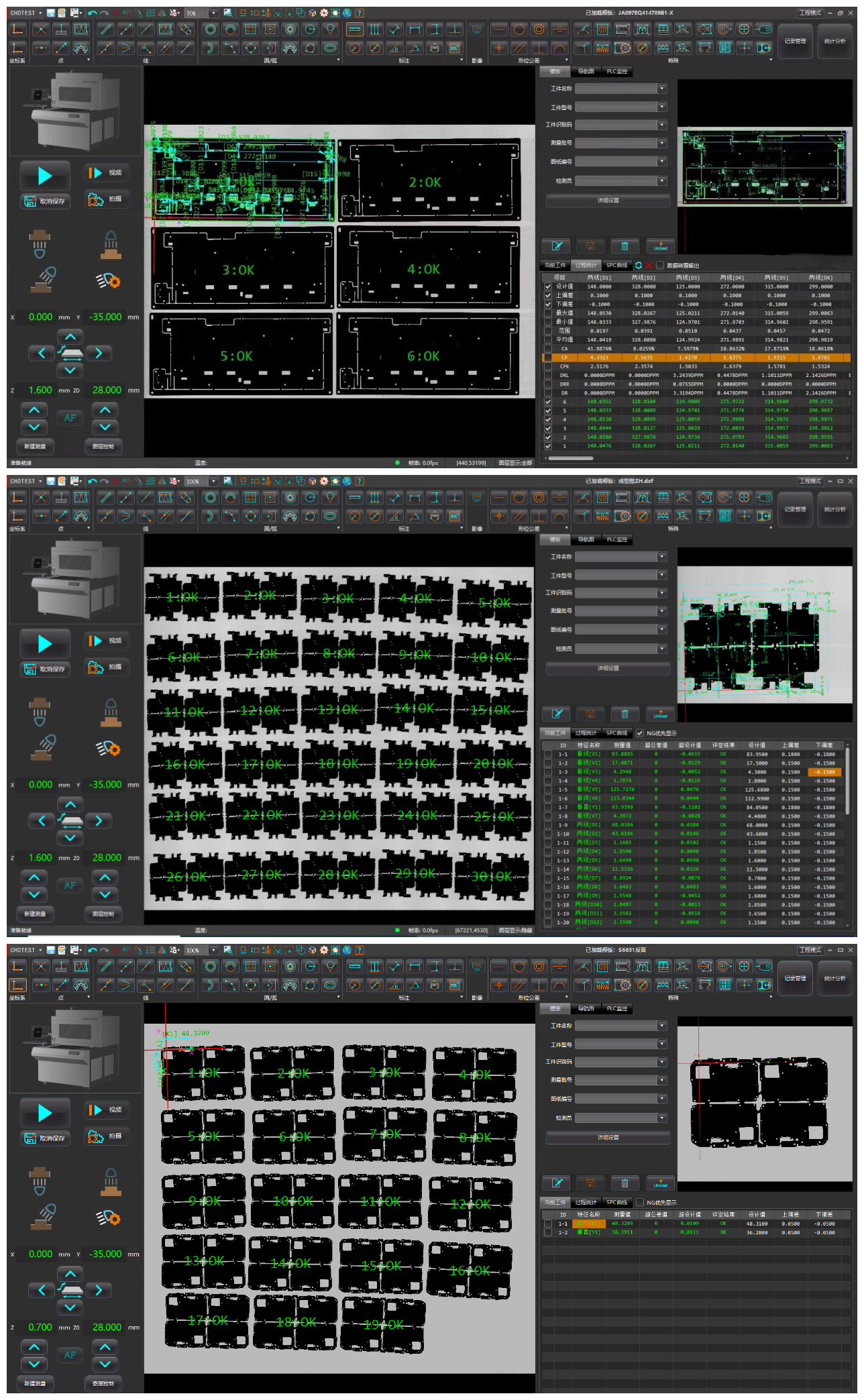

    新能源汽车pcb轮廓度测量


    面阵变焦光学测量系统(选配):提高测量精度,单视场测量精度可达:±2.0μm。







    龙8仪器致力于为制造业提供从零部件到整机的各类轮廓尺寸测量仪器,积极快速响应市场需求,推陈出新,与中国制造业同频共振,客有所呼,我有所应。
