白光干涉仪由于镜头视野较小，要想测量物体整个区域的表面情况，则需要用到拼接测量功能。
测量方法其实也很简单。
1.将被测物放置载物台上干涉物镜下方；
2.确认电机连接状态和环境噪声状态满足测量条件；
3.使用操纵杆摇杆旋钮调节镜头高度，找到干涉条纹；
4.手动微调XY，使得台阶出现在视频窗口中；
5.微调Z轴，通过坐标读数确认扫描范围；
6.设置扫描方式从下往上，填入扫描范围数值；
7.点击选项图标，根据台阶高度差确认自动找条纹上下限；

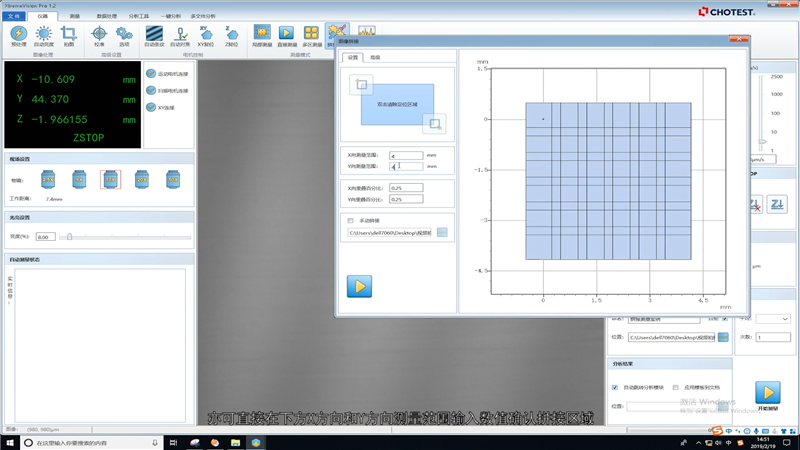

8.点击拼接测量图标，进入设置框；
9.手动调节XY轴到待测大区域的左上角，并点击确认测量起点位置，调节XY轴到待测区域的右下角，点击确认测量终点位置；
10.亦可直接在下方X方向和Y方向测量范围输入数值确认拼接区域；
11.点击设置框左下角的开始图标，即可开始测量。
